鑄鐵平臺是用于檢驗、劃線、測量、焊接、裝配、機械性能試驗等的平面基準器具。鑄鐵平臺按平面準確度級別分為0級、1級、2級、3級,一般0級、1級、2級鑄鐵平臺作為檢驗平臺使用,3級鑄鐵平臺作為劃線平臺使用;按結構型式分為筋板式和箱體式。
材料:鑄鐵平臺應采用不低于GB/T9439中HT200、HT250級的 、結構細密的普通鑄鐵或合金鑄鐵制作;材料外部應無缺陷,內部應無氣孔和疏松,硬度在HB160—210,準確度等級為2級和3級平臺工作面上的細微缺陷允許用與平臺成分相同的材料來填補。
應力消除:鑄鐵平臺在鑄造和粗加工之后,均應進行二次退火的穩定性處理,來保證在精加工之前消除內部應力。
鑄鐵平臺規格(長x寬)對應精度(μm)參數表:
規格 (長x寬) |
精度等級 |
規格 |
精度等級 |
||||||||
0級 |
1級 |
2級 |
3級 |
精刨 |
0級 |
1級 |
2級 |
3級 |
精刨 |
||
100×100 |
4 |
8 |
26 |
|
|
2500×2500 |
|
|
72 |
180 |
270 |
200×100 |
5 |
10 |
20 |
|
|
3000×1000 |
|
|
|
168 |
248 |
200×200 |
5 |
10 |
20 |
|
|
3000×1500 |
|
|
|
174 |
154 |
300×200 |
6 |
12 |
24 |
|
|
3000×2000 |
|
|
|
184 |
275 |
300×300 |
6 |
12 |
24 |
|
|
3000×2500 |
|
|
|
186 |
276 |
400×300 |
6 |
12 |
24 |
|
|
3000×3000 |
|
|
|
210 |
300 |
400×400 |
6 |
12 |
24 |
|
|
4000×1000 |
|
|
|
210 |
300 |
500×300 |
6 |
12 |
24 |
|
|
4000×1500 |
|
|
|
210 |
300 |
500×500 |
7 |
14 |
28 |
|
|
4000×2000 |
|
|
|
219 |
310 |
600×400 |
7 |
14 |
28 |
|
|
4000×2500 |
|
|
|
228 |
340 |
600×500 |
7 |
14 |
28 |
|
|
4000×3000 |
|
|
|
240 |
360 |
800×500 |
8 |
16 |
32 |
80 |
|
5000×1500 |
|
|
|
249 |
370 |
800×600 |
8 |
16 |
32 |
80 |
|
5000×2000 |
|
|
|
255 |
375 |
900×600 |
8 |
16 |
32 |
80 |
|
5000×2500 |
|
|
|
264 |
390 |
1000×750 |
9 |
18 |
36 |
90 |
|
5000×3000 |
|
|
|
287 |
420 |
1000×1000 |
10 |
20 |
39 |
96 |
|
6000×1500 |
|
|
|
287 |
420 |
1200×1000 |
|
20 |
39 |
96 |
|
6000×2000 |
|
|
|
293 |
430 |
1500×1000 |
|
24 |
48 |
120 |
|
6000×2500 |
|
|
|
300 |
450 |
1500×1500 |
|
25 |
50 |
125 |
|
6000×3000 |
|
|
|
308 |
460 |
2000×1000 |
|
26 |
52 |
129 |
|
8000×1500 |
|
|
|
366 |
500 |
2000×1500 |
|
|
56 |
140 |
|
8000×2000 |
|
|
|
370 |
520 |
2000×2000 |
|
|
60 |
152 |
230 |
8000×2500 |
|
|
|
375 |
530 |
2500×1500 |
|
|
64 |
152 |
230 |
8000×3000 |
|
|
|
382 |
570 |
2500×2000 |
|
|
68 |
168 |
248 |
|
剛度:鑄鐵平臺應具有適宜的筋板,其工作面的厚度和邊框的高度均應滿足在平臺工作面中央區域施加載荷時,該承載區域相對于其他區域的變形量不應大于1μm/200N,此變形量要求適用于尺寸為300x400mm以上的鑄鐵平臺。
工作面加工:準確度等級為0級和1級的鑄鐵平臺工作面應采用刮研法和研磨法進行加工;準確度等級為2級和3級鑄鐵平臺的工作面允許采用機械加工方法精心加工。
準確度等級為0級的鑄鐵平臺支撐面積比例不應低于20%,1級平臺支撐面積的比例不應低于15%,2級和3級平臺支撐面積的比例均不應低于10%。支撐點應分布均勻,支撐面積的百分比不應高到引起研合的程度。
平面度公差:按 標準計量檢定規程執行,分別為0,1,2,3級四個級別,在寬度不超過短邊的2%、 值為20mm的邊緣區域內的任意點,若其不高出區域外工作面的點,則此邊緣區域的平面度可不予要求。
標志:每塊鑄鐵平臺都應提供一塊符合下列要求并附加在一側面上的標志牌,標志牌上的字高應不小于3mm:a)制造商名稱或注冊商標;b)執行標準;c)規格和準確度等級。

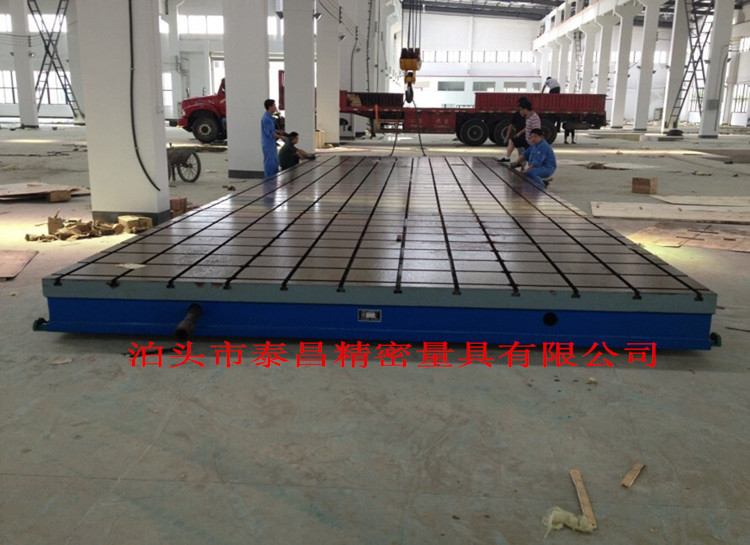

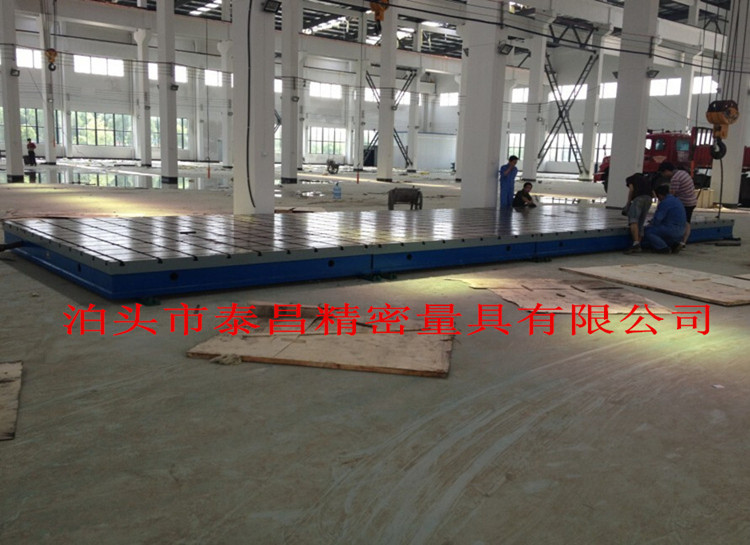

泊頭市泰通精密量具有限公司是鑄鐵平臺、T型槽鑄鐵平臺供應商,鑄鐵平臺、T型槽鑄鐵平臺部分合作單位:新興河北工程技術有限公司,鎮江中船設備有限公司,湖北航天長征裝配有限公司,四川藍星機械有限公司等,歡迎新老朋友來我公司參觀指導!
