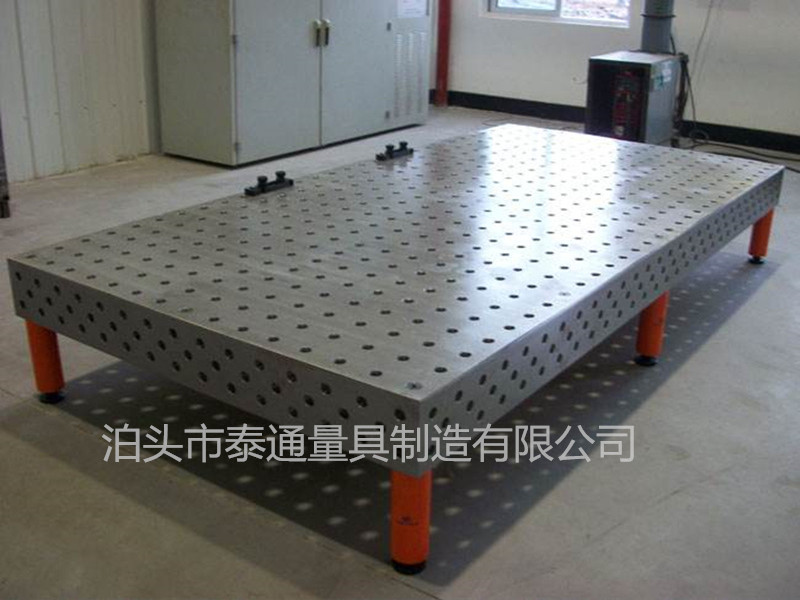

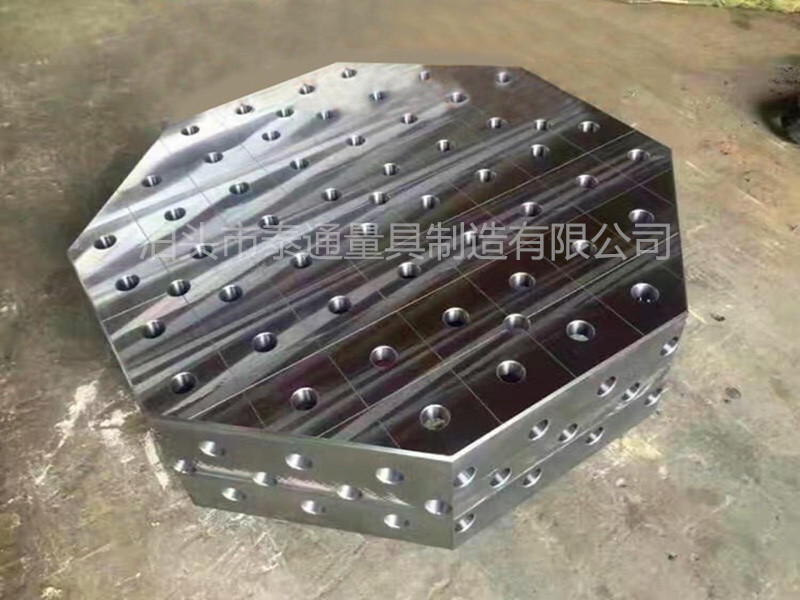

鑄鐵三維柔性焊接平臺

泊頭市泰通精密量具有限公司 生產三維柔性焊接平臺,三維焊接平臺,鑄鐵焊接平臺，通過CNC加工中心加工而成，按孔系分為：Φ28和Φ16兩大系列，按結構分為二維柔性組合工裝平臺和三維柔性組合工裝平臺，按材料分為鋼件平臺和鑄鐵平臺；

1、經濟性：可適應不同的工件形狀；

2、柔性化：三維空間組合；

3、準確性：兩個孔的公差在±0.1mm；

4、重復性：保證裝配精度；

5、耐用性：表面經過淬火處理；

6、工作臺面：平行、垂直；

7、快速鎖緊銷：快速的定位和夾緊；

8、夾緊器：平面、垂直、45度；

9、時效處理：兩次人工回火時效；

10、鑄造工藝：實型鑄造；

通過CNC加工中心加工而成，按孔系分為：Φ28和Φ16兩大系列，按結構分為二維柔性組合工裝和三維柔性組合工裝，工裝平臺按材料分為鋼件平臺和鑄鐵平臺；

通用2D、3D工裝平臺(Φ16、Φ28孔系):

1)工裝平臺的平面度:≤0.15mm/1000mm, 3D平臺平面與側面的垂直度:≤0.1mm/1000mm

2)工裝平臺材質：鋼件（低合金鋼Q345）,進行整體階梯式熱處理，消除內應力

3)孔距位置公差±0.05mm以?xún)?/p>

4)Φ16系列孔距為50mm，Φ28系列孔距為100mm

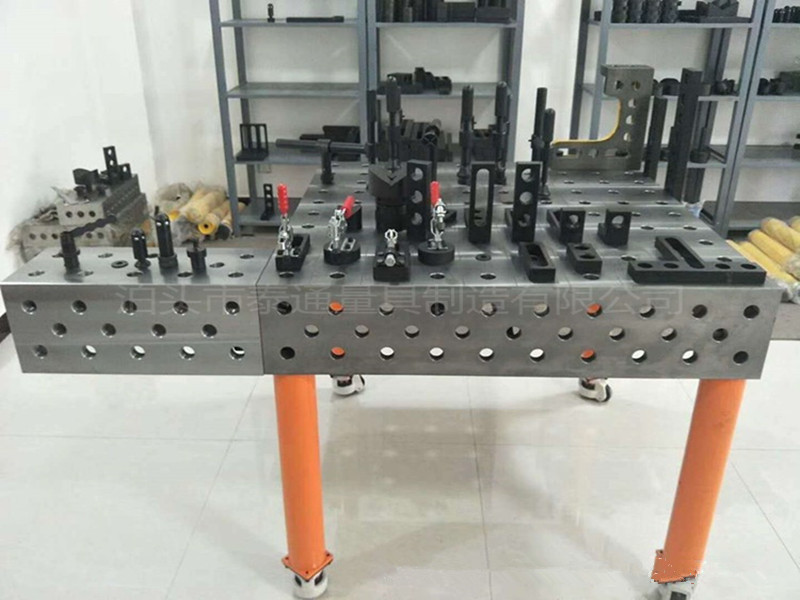

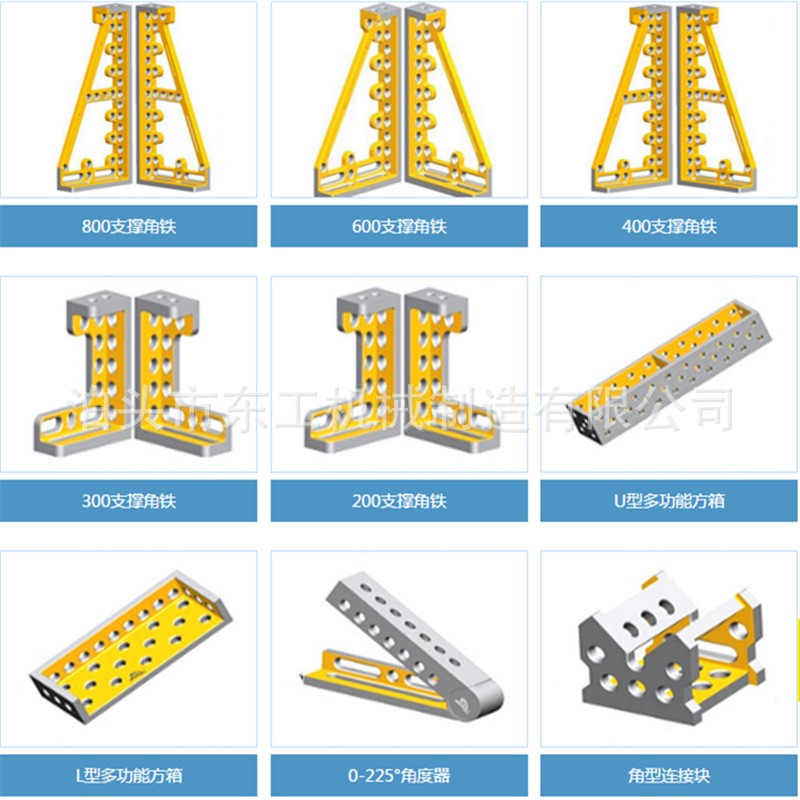

2.工裝夾具的主要輔件:

1) U型方箱、L型方箱；材質：Q345，平面度≤0.1mm/1000mm,垂直度≤0.1/200mm、平行度≤0.10/200mm

2)支撐角鐵：材質：Q345或HT300，平面度≤0.1mm/m2,垂直度≤0.15/200mm、平行度≤0.10/200mm

3)定位件：材質：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

4)角度器：材質：Q345，可根據刻度準確定位0至225度的任意角度，角度調節準確到0.5度

5)鎖緊件：材質：Q345，鎖緊力≥1.2T，調質處理HRC32～35°；鋼珠淬火處理HRC58～62°

6)壓緊件：材質：Q345，調質處理

應用行業：汽車制造、工程機械、船舶修造、航空航天、軌道交通、結構件焊接、鈑金箱體、自行車（摩托車）制造、與焊接機器人或專用焊機配套等；
