鑄鐵平臺尺寸設計,鑄鐵平板圖片資料

　　鑄鐵平臺外形尺寸設計制成雙圍子、單圍子和箱體式，主要用于設備檢測、劃線、裝配、焊接、組裝、鉚焊等，根據用途的不同，鑄鐵平臺的尺寸設計也不一樣， 鑄鐵平板標準GB/T 22095-2008規定了鑄鐵平板的型式與尺寸，技術要求，檢驗方法，標志與包裝等，鑄鐵平臺的設計技術要求本著以 的本錢到達 的標準。

　　鑄鐵平臺材質設計：高強度鑄鐵HT200-300,硬度:HB170-240,在回火窯經過600-700度高溫退火時效處理。

　　鑄鐵平臺尺寸設計：工作面尺寸為160m×100mm—3000mm×6000mm(長度×寬度)，如果拼接使用，一般選用單圍子外形較好，形狀有正方形，長方形和圓形， 殊規格可設計制作。

　　鑄鐵平臺精度設計：等級為0級、1級、2級、3級。

　　鑄鐵平臺安裝尺寸設計：

　　1，主支點

　　鑄鐵平臺在加工，檢定和使用中，與安裝基面或專用支架接觸時，用作主要支承的部分，此時的支承為系靜定狀態。

　　2， 輔助支點

　　鑄鐵平臺在使用時，為了防止因負載重心的偏移而發生傾覆或因負載過大而產生有害的變形所增設的支點，輔助支點上的支反力應小于主支點上的支反力。

　　3，安裝附件

　　調整墊鐵、平板支架、地錨器。

　　鑄鐵平臺承重設計：鑄鐵平臺在生產過程中，會(huì )出現重量的偏差。往往鑄鐵平臺的設計考慮到鑄造誤差和機械加工的誤差，鑄鐵平臺的重量誤差一般不得超過10%，超過10%時，要對鑄鐵平臺的質量做進一步的鑒定才可以確定此鑄鐵平臺是否可以投入使用。

　　鑄鐵平臺尺寸http://www.weinheimeropel.com/設計是指導生產的技術文件，它既是進行生產技術準備科學管理的依據，又是工廠工藝技術經驗的結晶，因此，鑄鐵平臺尺寸設計編制的好壞，對平臺質量、生產效率和鑄件成本起著決定性的作用。

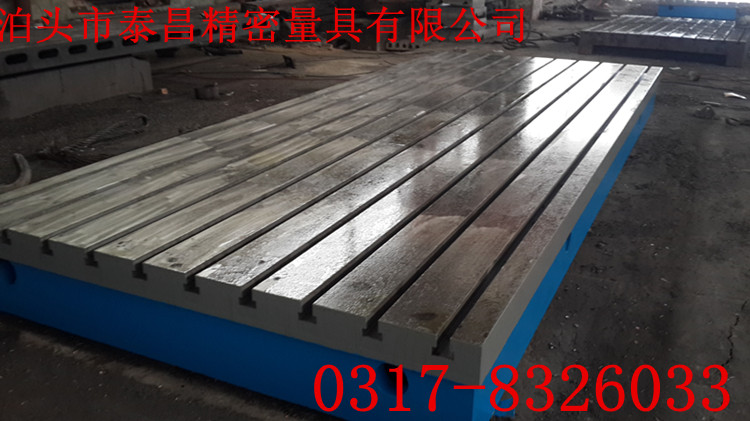

　　鑄鐵劃線平臺，鑄鐵劃線平板圖片資料：

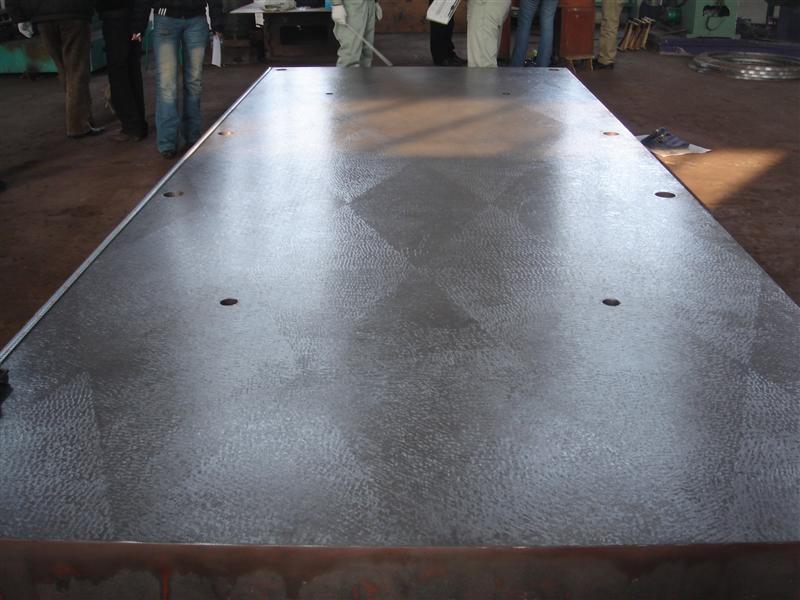

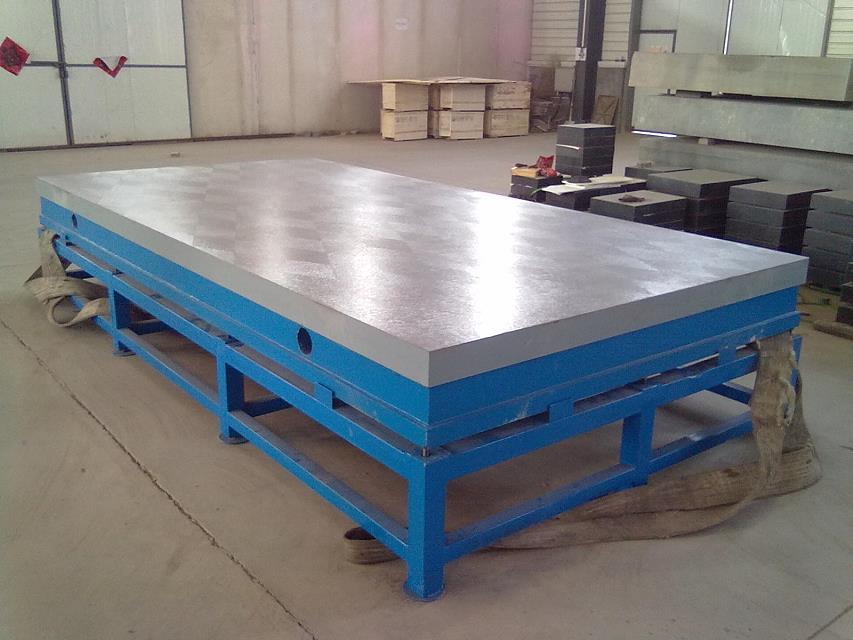

　　鑄鐵檢驗平臺，鑄鐵檢驗平板圖片資料：

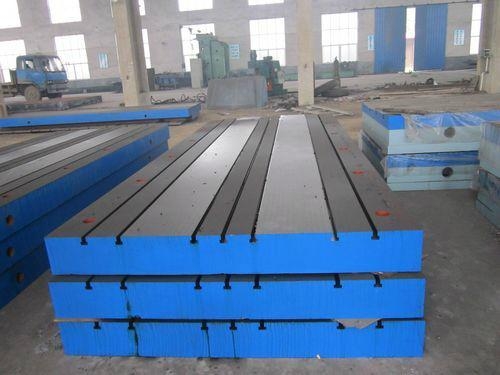

　　鑄鐵焊接平臺，鑄鐵焊接平板圖片資料

　　鑄鐵電機試驗平臺，鑄鐵電機試驗工作臺圖片資料：
