蘇州T型槽平板標準尺寸及采購注意事項

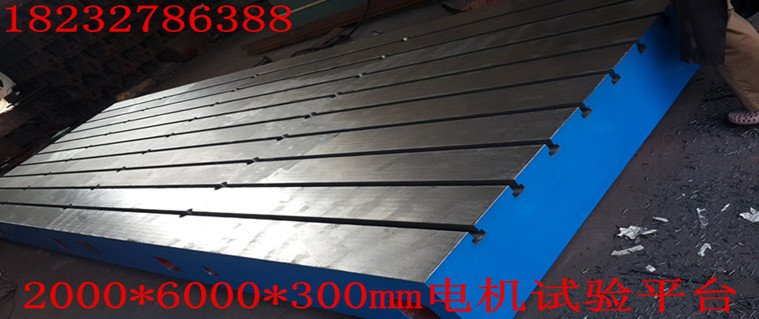

　　蘇州T型槽平板采用的是 純鐵鑄造而成的，又叫T型槽平臺是一種表面帶有T型槽的鑄鐵平臺，用于裝配、調試機械設備的鑄鐵平臺量具，使用高強度鑄鐵鑄造，不僅精度穩定，而且堅固耐用。

　　T型槽平板標準尺寸：

開口尺寸 T型槽寬度 T型槽深度   總深度

14         30        11         29

18       30--32     11--12      30--36

20         36       16--18      30--36

22       37--40     16--18      38--45

24         42       20          40--46

28       46--50     20--22      48--56

36       56--60     25--28      61--71

42       68--72     32--35      74--85

　　T型槽平板采購注意事項：

　　1、T型槽平板主要的缺陷包括氣孔、沙孔、夾沙、縮松等。T型槽平板的缺陷在《中華人民共和國機械行業標準》jb/t 7974—2000里有處理的詳細規定，T型槽平板使用壽命和缺陷修復有密切的關系，所以對平板的缺陷做修復時要嚴格按工藝要求處理。

　　2、T型槽平板的承載要求：T型槽平板單位面積承受的重量后，鑄鐵平板的變形撓度，為了便于理解，我們可以看作鑄鐵T型槽平板放好工件后，在不影響正常使用的情況下，鑄鐵T型槽平板所能夠承受的壓力。

　　3、T型槽平板的工作面采用刮削工藝，工作面上可加工V形、T形、U形槽和圓孔、長孔等，可用來固定動力機械設備。

　　4、T型槽平板精度：按 標準計量檢定規程執行，分別為1，2，3級。

　　5、T型槽平板應采用 細密的灰口鑄鐵或合金等材料制造，一般為HT200—HT250，其工作面硬度應達到170-220HB。

　　6、T型槽平板工作面通常應采用刮削工藝，對采用刮削加工的3級T型槽平臺工作面，其表面粗糙度Ra的 允許值為5um。

　　7、T型槽平板規格600*900mm—3000*6000mm( 殊規格根據需方圖紙制作0317-8326033)。

　　T型槽平板http://www.weinheimeropel.com/是用于產品裝配、組裝、焊接、鉚焊、組對是的鑄鐵基礎工作平臺，目的是方便產品組裝、焊接、鉚焊、制作等，保證成品的精度、平面度、角度、直線度。T型槽平板用來固定工件和產品，方便定位和劃線、測量等工作。
